CLM9689是一款双通道、14位、2.0 GSPS/2.6 GSPS模数转换器。该器件内置片内缓冲器和采样保持电路，专门针对低功耗、小尺寸和易用性而设计。该产品设计支持通信应用，能够实现高达5 GHz的宽带宽模拟信号直接采样。ADC输入的−3 dB带宽为9 GHz。CLM9689针对宽输入带宽、高采样速率、出色的线性度和小封装低功耗而优化。这款双通道ADC内核采用多级、差分流水线架构，并集成了输出纠错逻辑。每个ADC均具有宽带宽输入，支持用户可选的各种输入范围。集成基准电压源可简化设计考量。模拟输入和时钟信号均为差分输入信号。ADC数据输出通过纵横多路复用器内部连接到四个数字下变频器(DDC)。各DDC由多个级联信号处理级组成：48位频率转换器（数控振荡器(NCO)）和抽取率。NCO可以选择通用输入/输出(GPIO)引脚范围内的预设频带，支持选择最多三个频带。CLM9689的DDC工作模式可通过SPI可编程配置文件选择。除了DDC模块，CLM9689还具备其他功能，能够简化通信接收器的自动增益控制(AGC)功能。利用ADC的寄存器0x0245中的快速检测控制位，可编程阈值检测器可以监控输入信号功率。如果输入信号电平超过可编程阈值，快速检测指示器就会变为高电平。由于该阈值指示器的延迟极短，因此用户能够快速调低系统增益，从而避免ADC输入端出现超量程现象。除了快速检测输出外，CLM9689还具有信号监控能力。信号监控模块可提供ADC进行数字化处理信号的其它信息。用户可将JESD204B子类1的高速串行输出设置为各种单通道、双通道、四通道和八通道配置，具体取决于接收逻辑器件的DDC配置和可接受通道速率。SYSREF±和SYNCINB±输入引脚支持多器件同步。CLM9689具有灵活的关断选项，在需要时可以大幅降低功耗。所有这些特性均可通过三线式串行端口接口(SPI)进行编程。直接Pin To Pin替代国际同类产品，无需更改电路板或系统软件，实现完全兼容替代。启珑微电子自有开发的测试方案进行测试，以确保出厂产品符合甚至优于原始规格书,支持工业级（-40℃ ~ 85℃）的工作温度。

9 GHz的宽输入−3 dB带宽支持约5 GHz的直接射频(RF)信号采样

四个集成式、宽带抽取滤波器和NCO模块支持多频段接收器

快速NCO开关通过GPIO引脚使能

SPI控制各种产品特性和功能，满足特定系统要求

可编程快速超量程检测和信号监控

用于系统热管理的片内温度二极管

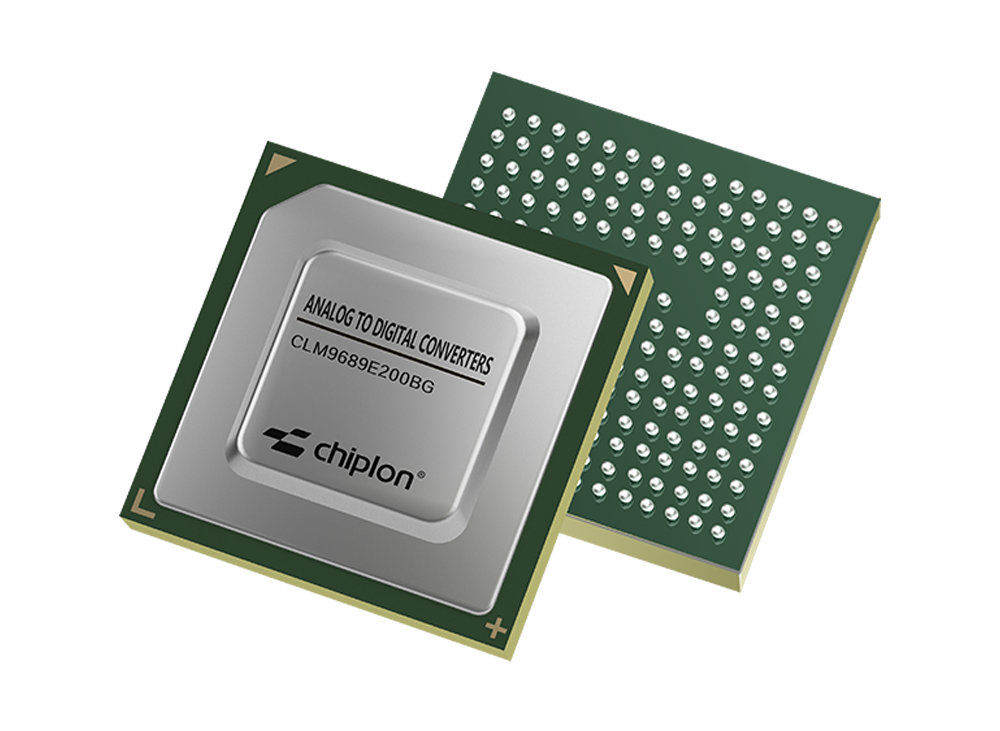

12 mm × 12 mm、196引脚BGA封装

分集多频段和多模数字接收器

3G/4G、TD-SCDMA、W-CDMA和GSM、LTE、LTE-A

电子测试与测量系统

相控阵雷达和电子战

DOCSIS 3.0 CMTS上游接收路径

HFC数字反向路径接收器
