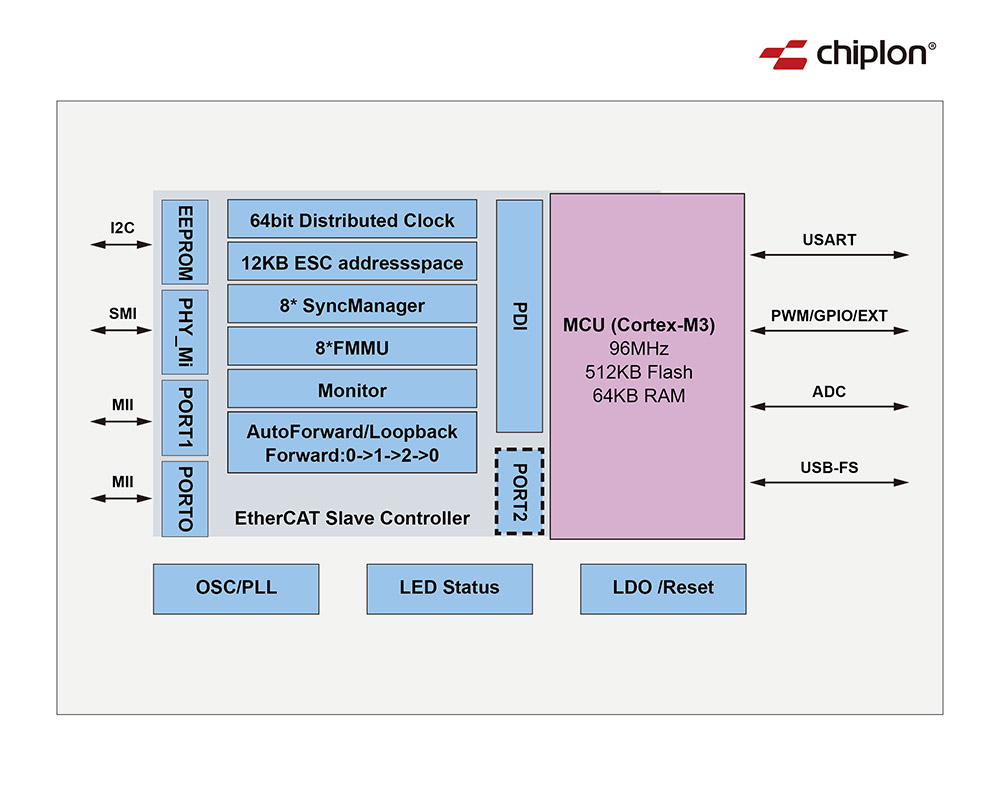

CLM1101E8FN是启珑微电子匠心打造的EtherCAT从站控制器ASIC芯片，以经济高效、小巧紧凑的特性，为EtherCAT从站的构建提供了理想方案。该芯片在硬件层面深度集成EtherCAT数据链路协议处理功能，能够独立于下游从属微控制器及其配套软件，确保数据处理的高性能与实时性。在接口适配方面，CLM1101E8FN支持Digital I/O、SPI和8/16位μC接口三种PDI接口形式。这一特性不仅便于开发无需微控制器的轻量化简单数字模块，也为基于专用处理器的智能工控设备研发提供了有力支持。同时，芯片内置分布式时钟功能，可实现低至1μs的高精度同步，满足严苛的时间同步需求。在供电设计上，CLM1101E8FN采用3.3V电源电压，其1.8V内核电压既可以通过芯片集成的稳压器生成，也可由外部直接供电，极大提升了应用灵活性。此外，该芯片还支持集成电流型PHY，具备抗干扰能力强、信号完整性高、运行稳定可靠等显著优势，能够从容应对复杂工业环境的挑战 。 在品质把控上，启珑微电子采用自主研发的先进测试方案，对每一个出厂的CLM1101E8FN产品进行严苛测试，确保其性能不仅达到，甚至超越原始规格书标准。而且，该产品能够在工业级（-40℃ ~ 85℃）的宽泛温度范围内稳定工作，无惧各种复杂恶劣的环境，为各类应用筑牢可靠根基 。

内置ARM Cortex-M3内核的MCU：

主频最高到96MHz

有丰富的外设接口，如 ADC、I2C、PWM、USB 和 SPI/UART等

精确同步1μs：

64 位分布式时钟（DC）可用于提高同步精度

EtherCAT 从站纳秒级别同步精度1μs

低延时（纳秒级）：

EtherCAT 多个从站共享一条以太帧，即实现了“时分复用”

EtherCAT 各从站之间的连接方式是一种 P2P（Point to Point），代替传统仲裁机制，降低延时

过程数据接口（PDI）：SPI 从接口

数据传输速度快，最大数据传输速度：100Mbit/s，全双工传输

灵活的拓扑结构：

EtherCAT网络理论上最多可支持65530个设备

对拓扑结构没有限制，支持线型、树型、星型拓扑及任何拓扑的组合

EtherCAT端口数：2

供电：内部 LDO 提供逻辑内核 / PLL 电源 (1.8V)

供电：可选择外部直接供电给逻辑内核 / PLL 电源

现场总线存储器管理单元（FMMU）数量：8

同步管理器数量：8

温度范围：−40°C to +85°C

封装形式：QFN-88

伺服驱动系统

工业机器人

伺服电机

伺服驱动器

变频器

可编程逻辑控制器

IO系统

人机交互

PAC智能控制器

CNC控制器

工业视觉
