正常供货精确同步1μs：
64位分布式时钟（DC）可用于提高同步精度
EtherCAT 从站纳秒级别同步精度（< 1μs）
低延时（纳秒级）：
EtherCAT 多个从站共享一条以太帧，即实现了“时分复用”
EtherCAT 各从站之间的连接方式是一种 P2P（Point to Point），代替传统仲裁机制，降低延时
过程数据接口（PDI）：
SPI从接口
32位数字I/O接口
8/16位异步微控制器接口
数据传输速度快：
最大数据传输速度：100Mbit / s
全双工传输
灵活的拓扑结构：
EtherCAT网络理论上最多可支持65535个设备
对拓扑结构没有限制，支持线型、树型、星型拓扑及任何拓扑的组合
EtherCAT端口：
端口数：2~3个
快速以太网PHY：
兼容IEEE802.3/802.3u 100BASE-TX标准
支持自动检测和切换交叉线（HP Auto MDIX）
支持自动极性检测和校正
供电：
内部 LDO 提供逻辑内核 / PLL 电源 (1.8V)
可选择外部直接供电给逻辑内核 / PLL 电源
现场总线存储器管理单元（FMMU）数量：8
同步管理器（SyncManager）数量：8
温度范围：−40°C to +85°C
封装形式：QFN-88

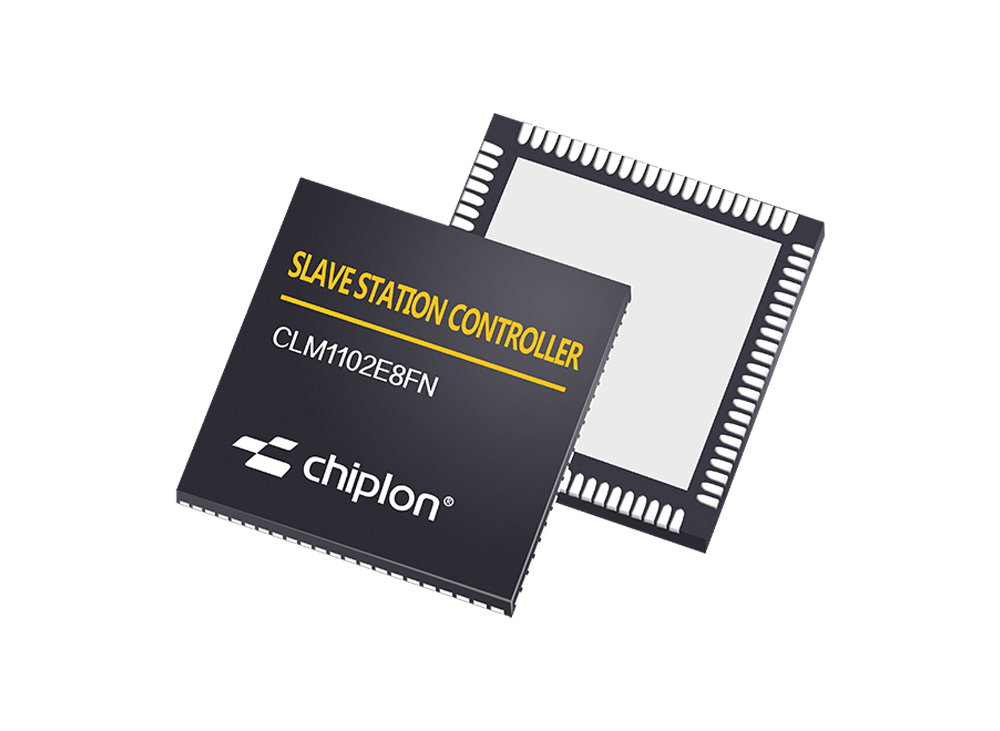

CLM1102E8FN是启珑微电子匠心打造的EtherCAT从站控制器ASIC芯片，以经济高效、小巧紧凑的特性，为EtherCAT从站的构建提供了理想方案。该芯片在硬件层面深度集成EtherCAT数据链路协议处理功能，能够独立于下游从属微控制器及其配套软件，确保数据处理的高性能与实时性。在接口适配方面，CLM1102E8FN支持Digital I/O、SPI和8/16位μC接口三种PDI接口形式。这一特性不仅便于开发无需微控制器的轻量化简单数字模块，也为基于专用处理器的智能工控设备研发提供了有力支持。同时，芯片内置分布式时钟功能，可实现低至1μs的高精度同步，满足严苛的时间同步需求。在供电设计上，CLM1102E8FN采用3.3V电源电压，其1.8V内核电压既可以通过芯片集成的稳压器生成，也可由外部直接供电，极大提升了应用灵活性。此外，该芯片还支持集成电流型PHY，具备抗干扰能力强、信号完整性高、运行稳定可靠等显著优势，能够从容应对复杂工业环境的挑战 。 在品质把控上，启珑微电子采用自主研发的先进测试方案，对每一个出厂的CLM1102E8FN产品进行严苛测试，确保其性能不仅达到，甚至超越原始规格书标准。而且，该产品能够在工业级（-40℃ ~ 85℃）的宽泛温度范围内稳定工作，无惧各种复杂恶劣的环境，为各类应用筑牢可靠根基 。
精确同步1μs：
64位分布式时钟（DC）可用于提高同步精度
EtherCAT 从站纳秒级别同步精度（< 1μs）
低延时（纳秒级）：
EtherCAT 多个从站共享一条以太帧，即实现了“时分复用”
EtherCAT 各从站之间的连接方式是一种 P2P（Point to Point），代替传统仲裁机制，降低延时
过程数据接口（PDI）：
SPI从接口
32位数字I/O接口
8/16位异步微控制器接口
数据传输速度快：
最大数据传输速度：100Mbit / s
全双工传输
灵活的拓扑结构：
EtherCAT网络理论上最多可支持65535个设备
对拓扑结构没有限制，支持线型、树型、星型拓扑及任何拓扑的组合
EtherCAT端口：
端口数：2~3个
快速以太网PHY：
兼容IEEE802.3/802.3u 100BASE-TX标准
支持自动检测和切换交叉线（HP Auto MDIX）
支持自动极性检测和校正
供电：
内部 LDO 提供逻辑内核 / PLL 电源 (1.8V)
可选择外部直接供电给逻辑内核 / PLL 电源
现场总线存储器管理单元（FMMU）数量：8
同步管理器（SyncManager）数量：8
温度范围：−40°C to +85°C
封装形式：QFN-64
伺服驱动系统
工业机器人
伺服电机
伺服驱动器
变频器
可编程逻辑控制器
IO系统
人机交互
PAC智能控制器
CNC控制器
工业视觉
